結構

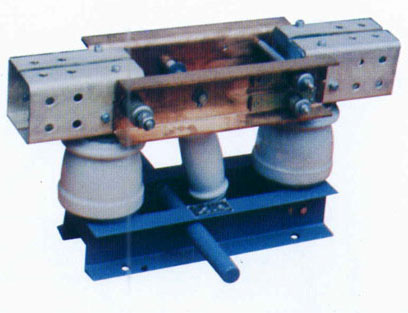

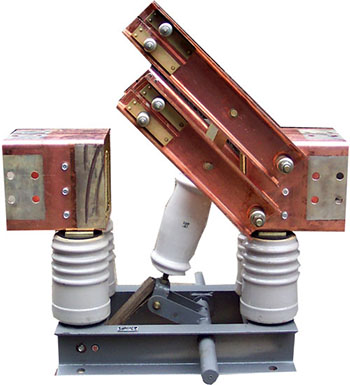

GN10型戶內單相高壓隔離開關由底座、支柱瓷絕緣子、操作瓷絕緣子和導電部分組成。可單相或三相聯接使用�？膳涫謩踊螂妱訖C構操作。
基本參數
| 型號 |
產品代號 |
額定電壓kv |
最高工作電壓KV |
額定電流A |
動穩定電流KA（峰值） |
5s熱穩定電流KA（有效值） |
主要尺寸 |
重量kg |
| H |
h |
| GN10-10T/3000 |
7168 |
10 |
11.5 |
3000 |
160 |
70 |
645 |
385 |
54 |
| GN10-10T/4000 |
7169 |
10 |
11.5 |
4000 |
160 |
85 |
700 |
420 |
60 |
|
CN10-20/5000 |
|
20 |
24 |
5000 |
224 |
74-10 |
見圖 |
見圖 |
～150 |
| CN10-20/6000 |
|
20 |
24 |
6000 |
224 |
74-10 |
見圖 |
見圖 |
～150 |
| CN10-20/8000 |
|
20 |
24 |
8000 |
224 |
74-10 |
見圖 |
見圖 |
～180 |

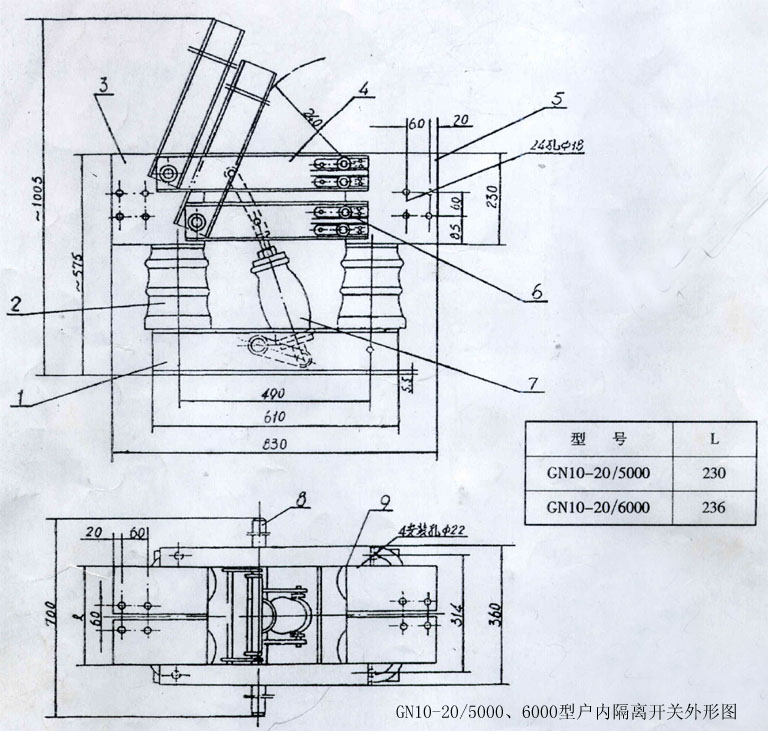

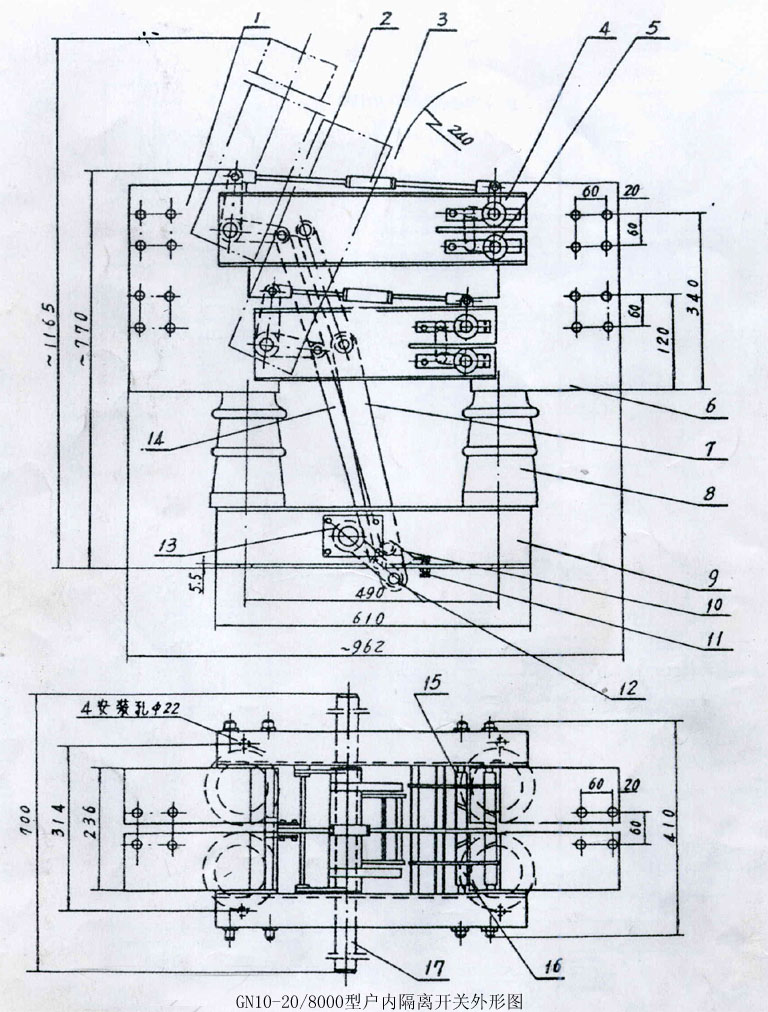

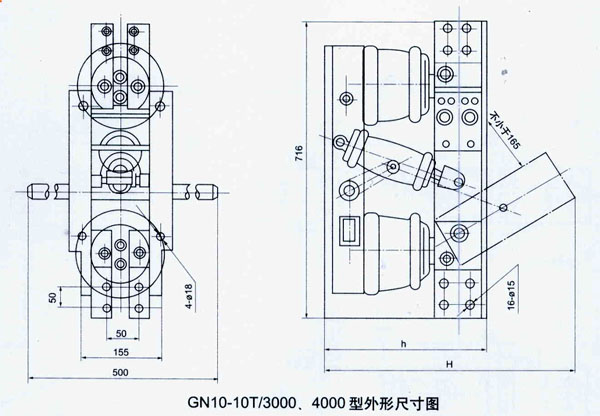

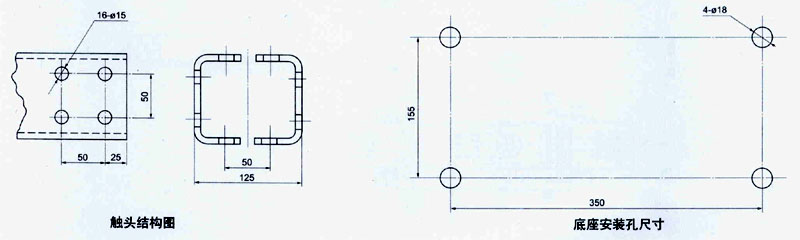

外型及安裝尺寸
